SATE y eficiencia energética: caso práctico en Andorra

Últimamente, estoy notando un creciente interés por mejorar la eficiencia energética en edificaciones, tanto en proyectos de rehabilitación como en obras nuevas. Esto es muy positivo para nuestro sector y para la sociedad en general. Considero que la clave para reducir el impacto ambiental radica en concebir el edificio como un organismo vivo, donde cada componente, especialmente la fachada, desempeña un papel vital. Esta debe adaptarse al clima, regular la luz natural, proteger contra la radiación solar y mejorar el confort interior del edificio. Una de las maneras de abordar esta problemática es mediante el uso de un Sistema de Aislamiento Térmico por el Exterior (SATE), conocido por su capacidad para aislar térmica y acústicamente, optimizando así el consumo energético interior y reduciendo las pérdidas de energía a través de la fachada.

El SATE es un sistema que cada vez está más de moda, tanto para obras nuevas como para rehabilitaciones. En este contexto, como prescriptora, me ha tocado desarrollar varios proyectos con este sistema. Pero hoy quiero hablaros de uno en concreto, ubicado en Andorra, del cual estoy muy orgullosa. En este proyecto, debido a los costes y la sección de cerramiento, se evaluó una alternativa al sistema de fachada ventilada.

Dentro del SATE, encontramos diferentes propuestas, como transpirables o cerámicos, que permiten anclar paneles de piedra natural o baldosa como revestimiento (acabado).

Limitación de altura para SATE + panel de piedra con anclaje mecánico

Durante el desarrollo del proyecto me surgieron varias dudas, como si hay limitación de altura o máximo recomendable si consideramos la combinación SATE + panel de piedra como anclaje mecánico. ¿O quizá tendríamos que sectorizar superficies?

Uno de los mayores retos durante el proceso fue evaluar la posibilidad de una fachada con una superficie de 22 metros de altura con acabado de piedra pizarra. Como regla general, en el SATE para alturas de hasta 18 m utilizamos el sistema con una malla simple, con su anclaje, y por encima de esta altura, con doble malla y doble taco. Pero, pensando en las condiciones del peso del revestimiento más la superficie a cubrir (la altura), comenzaron a surgir otras variables a considerar, como los factores mecánicos (succión, adherencia del mortero adhesivo y la dilatación del sistema) y los factores climáticos (condición geográfica, oscilación térmica, condiciones meteorológicas durante el año: lluvia, vientos, nieve, etc.). Por ello, pensando en todas estas condiciones, se planteó un SATE cerámico con doble malla y doble taco para mayor seguridad desde el comienzo de la fachada.

Lambda y elección entre EPS y XPS

A medida que el proyecto avanzaba, surgieron otras dudas, como saber cuál es la lambda que cumple con la normativa de Andorra y cuál es el producto que presenta las mejores condiciones para definir el sistema, si EPS o XPS. Los valores objetivos de los coeficientes de transmisión térmica U para una temperatura ambiente de 20ºC, según el reglamento de eficiencia energética de Andorra, es de 0,09 W/m2K. Este valor es muy alto en comparación con otros países, lo que exige un espesor de aislamiento del sistema muy elevado y con una conductividad térmica muy baja para optimizar el paquete completo. Dentro de nuestra gama de productos encontramos el SopraEPS SATE Neo 200, que nos permite alcanzar niveles muy exigentes de aislamiento. El contenido de grafito le confiere una mejora significativa en el rendimiento del panel, con una lambda de 0,029 W/mK, además de una óptima resistencia a la tracción y succión del viento, que en nuestro caso es muy importante debido a la altura que debemos salvar.

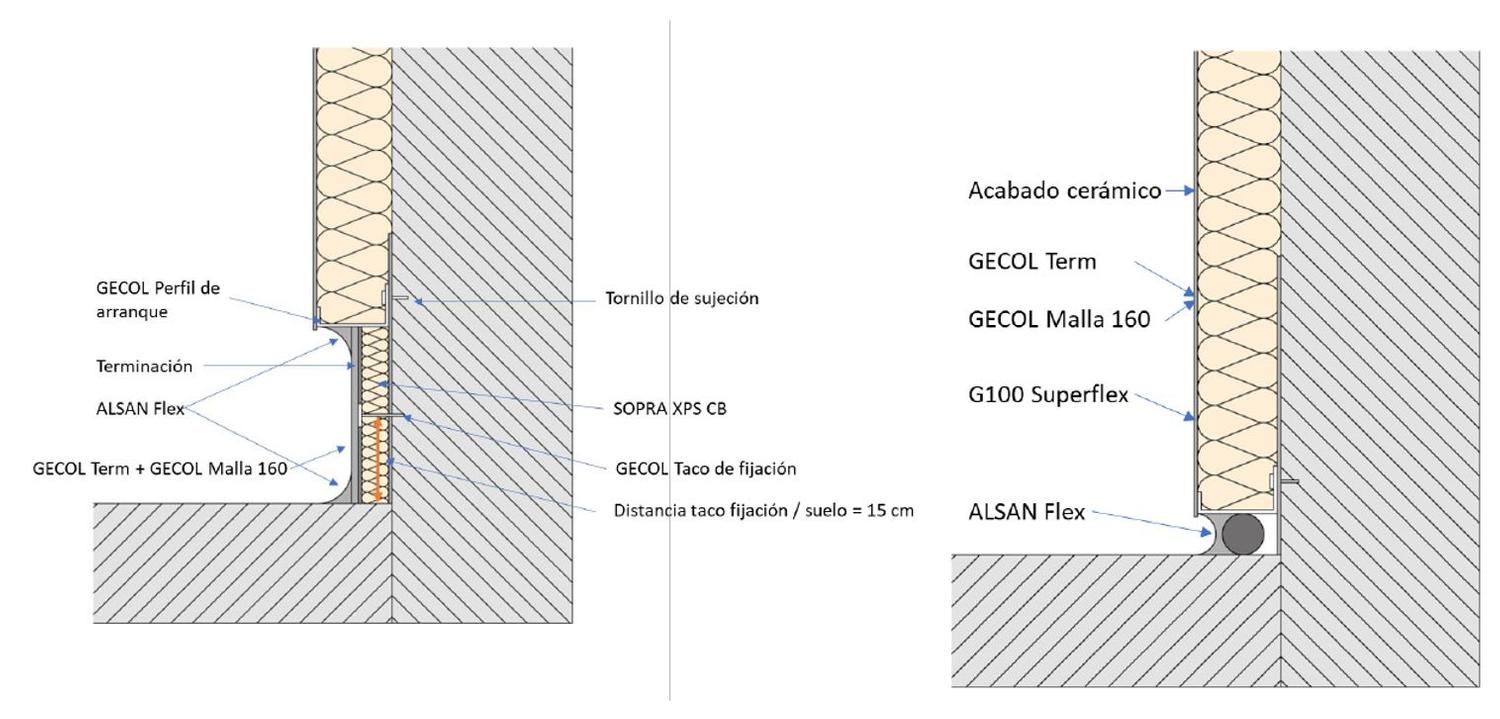

En este tipo de sistemas, el anclaje a la estructura de la fachada es vital, especialmente cuando estamos hablando de una altura de más de 18 m. Por esta razón, para la definición del SATE se decidió adherir el aislamiento con GECOL Term a razón de 4 kg/m2 y una primera partida de fijación mecánica. Se adhirió una GECOL Malla 160 de fibra de vidrio de 160 para crear la membrana armada que es la que nos brinda la adherencia requerida para soportar la carga y tracción de las piezas cerámicas. Se repitió el sistema de la membrana en dos ocasiones para culminar con una nueva partida de fijación mecánica y adhesivo gel G100 Superflex, super deformable (grandes dilataciones) y de elevadas exigencias técnicas (variaciones térmicas).

Es importante no olvidar que las juntas entre piezas deben tener un mínimo de 5 mm. Nosotros las rejuntamos con G# Color Junta Premium.

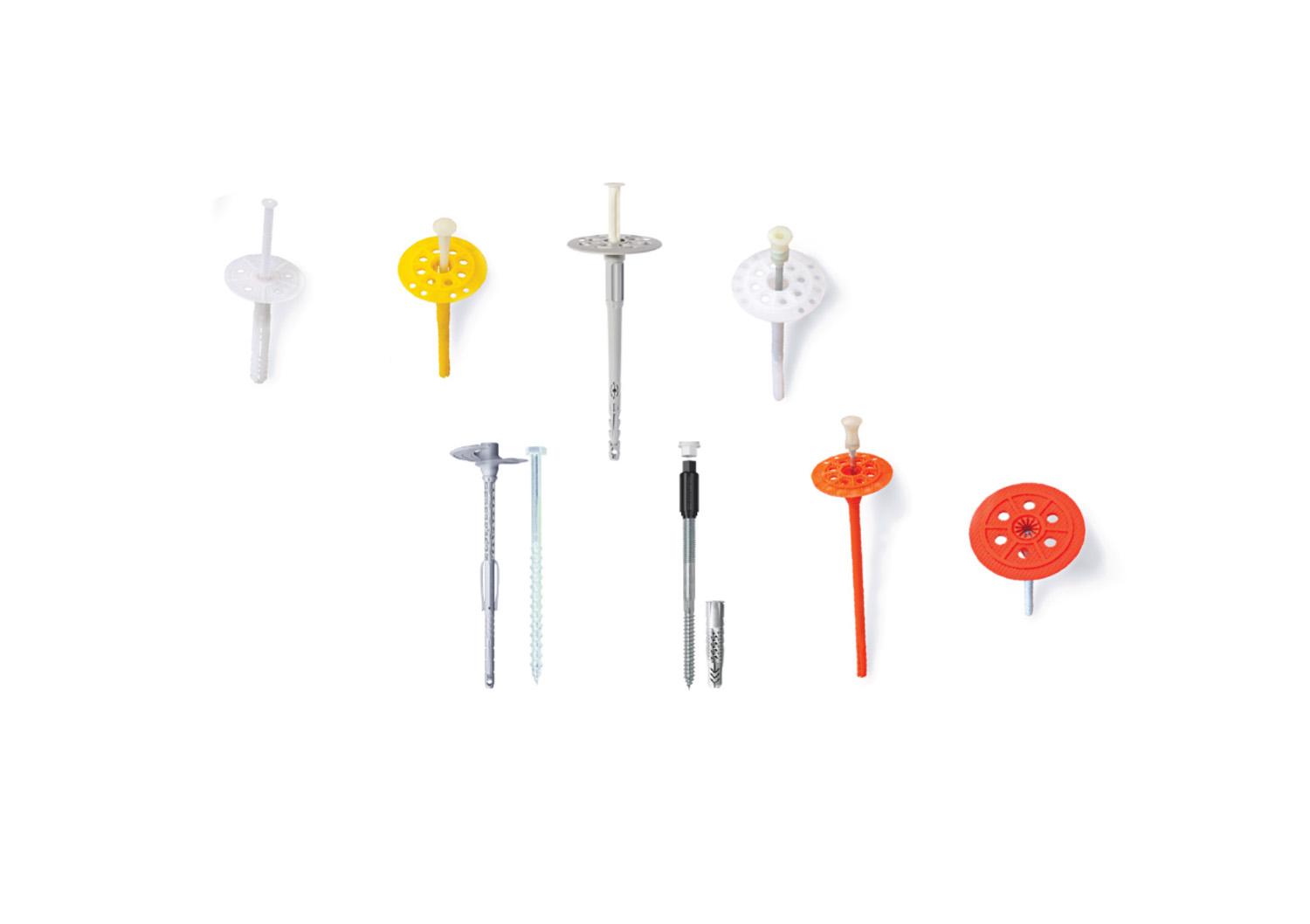

Para la correcta fijación del sistema, utilizamos GECOL Taco de fijación A (6 tacos/m² y 8 tacos/m² en los bordes, incrementándose según la exposición al viento).En conclusión, la elección del sistema SATE más adecuado dependerá de una evaluación detallada de factores como la ubicación del proyecto, su uso previsto y el cumplimiento de las normativas vigentes. Es crucial considerar aspectos técnicos como la resistencia a la tracción del viento, la adherencia del mortero adhesivo y la dilatación del sistema, especialmente en fachadas de gran altura. El uso de productos como el SopraEPS SATE Neo 200 con una baja lambda de 0,029 W/mK ofrece un alto rendimiento en aislamiento térmico, optimizando así el paquete completo de la fachada.

Asimismo, estos sistemas están certificados a nivel europeo. En todos los casos se deben exigir evaluaciones técnicas europeas que avalen el sistema. Esto te ofrece una máxima garantía de que el sistema está ensayado en su conjunto. Para este proyecto, tomamos como referente el ETE 23/1025 de GECOL TERM SATE CERÁMICO.

Espero que mi artículo os ayude en el futuro a afrontar mejor este tipo de sistemas constructivos.
