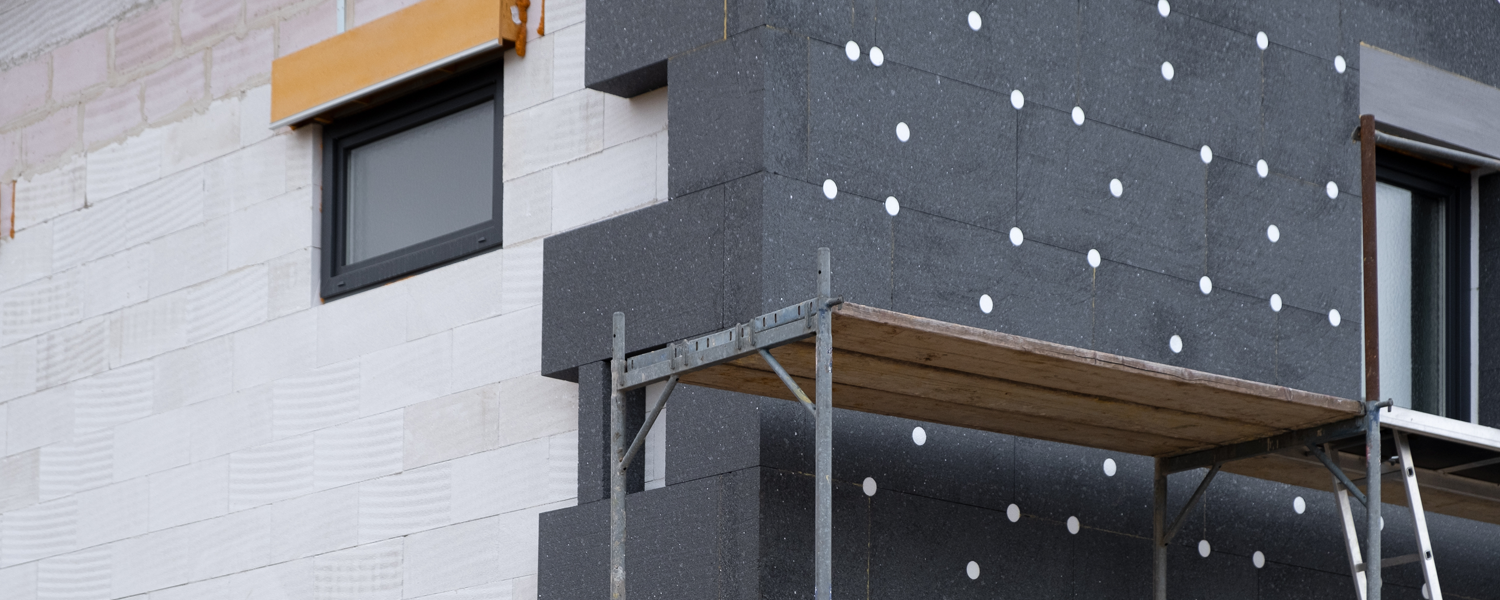

Cómo anclar elementos pesados en una fachada SATE
¿Realmente eliminamos todos los puentes térmicos cuando realizamos una fachada SATE?
Es algo que siempre hemos hablado junto con compañeros de profesión en una obra de rehabilitación de SATE.
Los SATEs son Sistemas de Aislamiento Térmico por el Exterior cuya ventaja principal con respecto a otros sistemas de aislamiento es la eliminación de todos los puentes térmicos de nuestra fachada, pero ¿es realmente así?
Mi respuesta al ver las obras de rehabilitación es que no, ya que existen multitud de elementos en la fachada que nos provocan esos puentes térmicos y que no se solucionan.
Hablo de elementos como aires acondicionados, toldos, vallas de terrazas, lucernarios, placas, tuberías de acondicionamientos de luz, agua, gas, etc. Todos estos elementos van anclados al soporte original y, al ejecutar la rehabilitación del edificio, normalmente no se desnuda totalmente la fachada ni se hace un estudio de dichos puentes térmicos.
También nos preguntamos si en obras de nueva ejecución se hace esto a priori (es más sencillo en la realización del proyecto) o si se deja indicado en la memoria del edificio. En dichas memorias se pueden situar esos elementos, que se colocaran a posteriori o, sino, detallar las instrucciones de cómo colocarlos para no generar esos puentes térmicos.
Los puentes térmicos, aparte de poder representar hasta el 10% de la pérdida de calor de un inmueble, pueden llegar a causar humedades por condensación superficial, provocando la aparición de moho, afectando a la resistencia de los materiales de los cerramientos, alterar la estética del hogar e, incluso, afectar a la salud de los habitantes del inmueble.
Por no hablar del riesgo de penetración de agua en el sistema de aislamiento, por las perforaciones realizadas al ejecutar estos anclajes, que arriesgan la integridad del sistema SATE.
¿Cómo solucionarlos?
En la actualidad existen dos tipos de actuaciones que se pueden realizar:
- Durante la realización del proyecto
Antes de la aplicación del SATE se colocan unos elementos sobre los que se colocarán las cargas pesadas, las cajas de instalación eléctrica y anclajes para acondicionamientos externos.
De elevada densidad (150 kg/m3 para cargas o anclajes de bajo peso y de hasta 450 kg/m3 para cargas pesadas como aires acondicionados, toldos, ventanas correderas, etc.) y de baja conductividad térmica (0,040 W/mK)
- Colocación a posteriori
o Para cargas ligeras: Se emplean anclajes en espiral que evitan el puente térmico y evitan la entrada de agua.
o Para cargas pesadas: Se aplican elementos de fijación térmicamente separados para sistemas integrales de aislamiento térmico y capas no portantes.
La tecnología que emplean en los conos de fibra de vidrio rompe el puente térmico, ofreciendo una fijación energéticamente optimizada y, al ir fresado, forma un continuo en el sistema integral del aislamiento que evita también la entrada de agua al mismo.
En definitiva, los medios para evitar estos puentes térmicos los tenemos. ¡Utilicémoslos!
El SATE es el principal sistema para aislar térmicamente un edificio. Pero todes sabemos que una fachada no queda “limpia” de elementos externos. Tuberías, aires acondicionados o muchos otros elementos cuelgan anclados de la estructura vertical. ¿Qué ocurre entonces con el aislamiento? ¿Se generan puentes térmicos? ¿Cómo pueden anclarse elementos manteniendo las propiedades del SATE?
En este artículo intento exponer las distintas opciones para contrarrestar los posibles puentes térmicos debido a materiales externos en la fachada.
